발표카테고리	발표기관	발표자	제목	발표 내용 및 특이 사항
Ground Systems, Engineering	Satellite Mission Operation Laboratory (China)	Z. Wei	SJ10 Satellite System Test and Verification Platform of Mission Operation Center	introduction of system MCS이외의 시스템을 모두 묶어서 Ground Support System이라고 부름. (우리로 치면 IRPE가 support system) 연구 목적의 scientific application system이 있음. 여기는 scientist들의 연구를 위한 데이터나 기능을 제공 Testing을 위한 구성 요소 Interface rule management, Business flow rules management, Test case set generation & maintenance, Algorithm service Work Flow Interface Test, Flow Test : uplink and down link flow test Simulation Data Test : test using simulation data
Ground Systems, Engineering	CS Systèmes d’Information	P. Cros	Ground segment solutions for nanosatellite missions	Cost 를 낮추기 위한 Nano 위성을 개발하는 것으로 다중위성을 하나의 지상국에서 어떻게 컨트롤 할 것인지에 대한 대략적인 내용만 발표함 CubeSAT에 대한 동향 소개. 연구 목적, concept 확인 용 비용감소와 효과에 대해서 설명하면서 CS NANO CCC SYSTEM 소개..(결국 제품 소개?) CS NANO CCC 우리 회사의 지상국과 거의 유사함. MCS + IRPS. MCS내부의 TM, TC flow에 대해서 주로 설명 CS NANO CCC Core : OCTAVE open platform for TM/TC processing, 100% java 요걸 쓰면 TM/TC에 대한 일반화가 가능?? CS NANO CCC에서는 OCTAVE를 확장함 : COP-1 standard 를 구현, Pass plan, ,... FDS는 REST 기반의 loose coupling된 시스템. FDSEditor가 FDSFramwork과 REST로 통신(FDS Determination, Propagataion 과도 연결) CS NANO Stack : OREKit, HIPPARCHUS on JAVA + Linux 여러 장비가 분리되어 있지만 하나로 통합하는 별도의 툴이 있음 ANGELS Mission ANGELS 소개 CNES mission, 12개의 CUBESAT, payload는 miniaturized ARGOS beacon Technical constraints CCSDS COP-1 implementation interface with CNES stations network(SLE(HKTMP, CLCW, TC)) 시스템 구성도 소개 : Server는 Linux위에서 동작하며 Operation 서버와 Test 서버로 구성. Client와는 HTTP와 TCP/IP로 연결 ROADMAP 2018년까지 ANGELS를 완료하고 2019년에는 자동화시스템, Multi-satellite and constellation을 고려하고 있음 개발 환경: JAVA, Rekit
Ground Systems, Engineering	ESA	J. Fauste	An 'alien' App in the Android world to monitor Spacecraft Operations	SPOC Demo: 안드로이드 폰에서 List 기반의 미션으로 위성제어 (3D Map 사용) 모바일을 통해 위성의 접속 정보를 확인 가능하기 때문에 운영자의 운영 편의성 제고 가능함 ESA 위성에 대한 소개. SMOS mission 위성 spec, coverage, 지상국 정보(위치, 인원) 등 소개 FOS(지상국) mission planning과 운영하면서 발생했던 문제들 설명. FOS Web page설명. 제공하는 정보들 설명(Mission Planning정보, Event 정보들) SPOC demo (안드로이드 앱) 메인 화면에서 pass time, G/S, event 정보 출력 지상국 별로 sorting 이벤트 정보 상세 출력 화면 3D view 제공 SPOC 설명 Server와 HTTPS로 JSON 통신함 서버는 python + MySQL

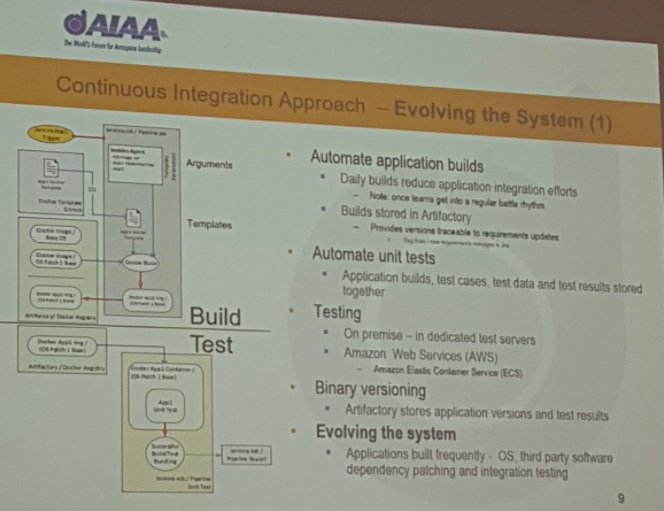

Ground Systems, Engineering	California Institute of Technology	B.J. Giovannoni	Ground Software Technologies – Embracing Change: Mission Drivers and Technology Opportunities to Enable Long Lived Missions	개발 시 검증에 대한 테스트를 자동으로 진행하는 것이 중요함을 강조 Docker 와 Template 를 기반으로 테스트 환경을 구성 형상 관리를 통해 특정 버전의 Docker/Template 를 이용한 테스트가 자유로움 Docker 를 사용함으로써 OS 의존성을 제거 구성 환경: Artifactory, Jenkins, SVN, Visual Studio, YUM, Docker
Planning and Scheduling	ESA	N. Policella	AI Support for future mission operations: The case of BepiColombo On-board Memory Management	화성을 관측하는 위성에 대한 내용으로 Timeline 위주의 Planning을 수행 자동 최적화를 위해서는 옵션을 모두 허용하고, Planner가 기계적인 작업을 적게 수행해야 하며, 경험에 대한 의존성을 줄이는 방법이어야 된다고 말함.
Planning and Scheduling	University of Surrey	E.V. Ntagiou	Ant-based Mission Planning: Two Examples	해당 기술은 촬영계획을 자동으로생성할 수 있는 방법에 대한 제시였음. 따라서 MSS 과제나 MAP 과제에서 활용할 수 있을 것으로 예상됨. 다만, 정확한 알고리즘에 대한 설명이 없었음. Roll Angle만 고려하여 촬영계획 진행하며, Power 또는 자세에 따른 Constraints 체크는 적용되지 않은 것으로 판단됨. 각 촬영계획을 노드 단위로 식별하여 200 개 노드의 최적화를 수행하는데 15 sec 가 소요됨 다른 최적화 알고리즘 (Dynamic Programming 등) 과 비교 결과가 없었음
Planning and Scheduling	National University of Defense Technology (China)	B. Song	An Empirical Study of Heuristic Rules on the Performance of Agile Earth Observing Satellite Scheduling Algorithms	자동 촬영 스케줄링을 위해서 Roll, Pitch, Image의 퀄리티만 고려하여 심플하게 스케줄링을 하는 방법 제시 모든 상황을 고려하지 않고 심플한 방법을 제시한 이유는 예상할 수 있는 모든 요소를 넣고 진행 할 수 없기 때문이라는 답변을 받음
Planning and Scheduling	National University of Defense Technology (China)	L. He	Multiple Autonomous Agile Satellites Coordinating and Planning in an Uncertain Environment	불확실한 요소를 구름정보, 긴급상황, 위성 Faults로 잡고 Agility 만 고려하여 촬영계획을 생성 상세한 알고리즘에 대한 설명은 없었음

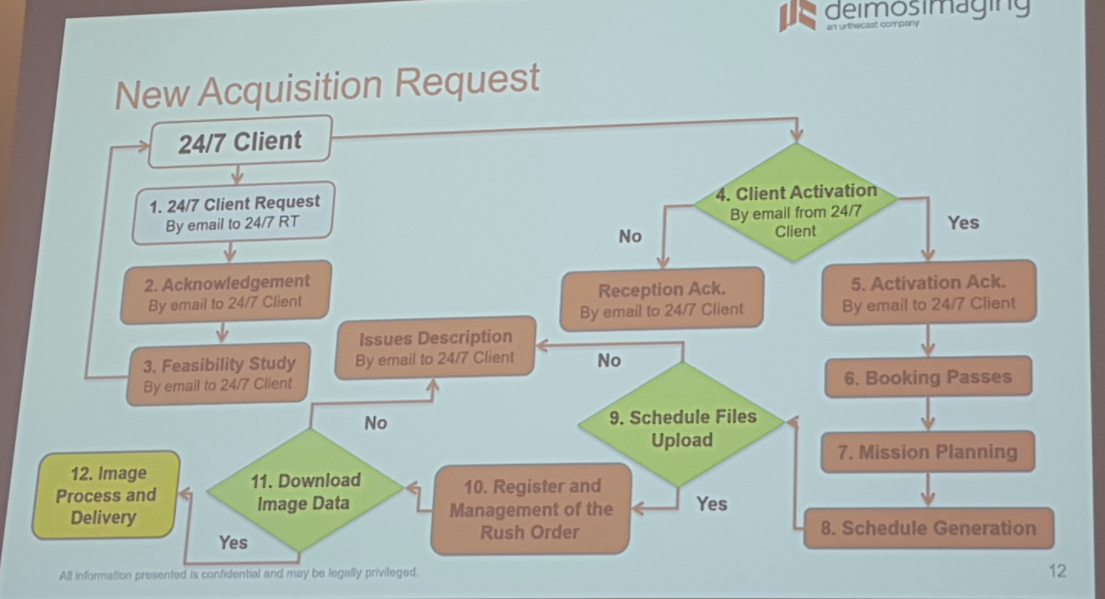

Flight Execution	DEIMOS Imaging	Ignacio Bueno	Operational Reactivity to Rush Orders for Deimos Imaging Satellites	Rush Order 란 사용자가 주문을 한 뒤 24시간 이내에 영상을 받아볼 수 있는 주문을 뜻함 충돌되는 주문이 없는 경우에 신속히 처리가 가능하다는 것에 방점을 두었음. 주문 처리 흐름에서 특화된 항목을 언급하진 않았음
Ground Systems, Engineering	CeSAM, LAM (Laboratoire d’Astrophysique de Marseille)	C. Surace	Software development using Agile and DevOps approach : Lessons learned and technics in space projects	청중 중 약 절반 (60명 중 30명)이 Agile 및 Scrum 을 통해 위성 관련 개발을 수행 짧은 개발 단계 (팀원이 변경되지 않는) 에는 매우 효과적이지만 팀원이 변경될 수 있는 롱텀 개발 과제에서는 적합하지 않음
Planning and Scheduling	Telespazio	S. de la Rosa Steinz	Planning Tools: Editing and Cross-validating Planning Configuration	재사용이 가능하고 설정을 통해 운영 가능한 MPS 에 대해 언급 MPS 가 수행해야 할 작업에 대해서 Config 및 Script 등의 언어로 설정 가능함 기본 기능에 대해서는 기 정의되어 있고 용도에 따라 override 가능함 Configuration 프로그램을 별도 구성하여 운영하는데 리스크를 감소하기 위한 이유라고 설명함
Planning and Scheduling	DLR GfR mbH	T. Fruth	The EnMAP Mission Planning System	Best Paper 로 선정 촬영계획에 충돌이 발생하면 Priority와 Forecast를 고려한 점수로 촬영계획을 생성하며, 동일한 점수일 경우에는 통계치 점수를 이용하여 판단한다고 함 Forecast 정보는 ESA Cloud cci L3U Model 0.25도 데이터를 사용함 GSOC Framework 를 사용
Planning and Scheduling	ESA	R. Boumghar	Machine Learning in Operations for the Mars Express Orbiter	화성 탐사 관련 미션을 머신러닝으로 수행하는 것에 대한 설명 진행 파워 문제가 발생하기 전까지 미션을 진행하며, 머신러닝은 파워에 대해서만 진행했다고 설명
Planning and Scheduling	California Institute of Technology	F.L. Ridenhour	InSight Cruise and Surface Operations: Integrated Planning, Sequencing and Modeling using APGen	Best Paper 로 선정 Timeline view, spreadsheet와 tale view, resource view 등의 화면 구성 재사용성을 높이는 방법의 개발방법이 유리하다는 의견 개발 환경: JAVA script, mongo DB
Planning and Scheduling	Lockheed Martin Solar and Astrophysics Laboratory (LMSAL)	R. Timmons	Design of a General Mission Timeline Tool While Supporting an Operational Observatory	AMMOS (NASA Ames/ JPL advanced multi mission operation system)에 대한 설명 미션 컨셉은 사용자에게 있고, Core와 Specific 기능을 나눠져야 된다고 설명 앞으로 다양한 Output 포멧을 제공해야 하는 방식으로 진행되어야 한다고 설명
Planning and Scheduling	DLR GfR mbH	V. Carandente	An Efficient Planning Process for Galileo Service Operations	LTP(Long-term planning) – 고객이 우선순위를 선정 MTP (Mid-term planning) – 시스템 세그먼트 고객이 선정 STP (Short-term planning) – 운영자가 선정 위의 우선순위에 따라서 제품을 효율적으로 고객에게 제공해주는 방법에 대해서 설명
Planning and Scheduling	GISTDA	W. Vongsantivanich	Mission planning for non-homogeneous Earth observation satellites constellation for disaster response	서로 다른 위성을 이용하여 특정 촬영 지역을 효과적으로 커버하기 위한 방법에 대해 설명 위성 별로 촬영이 가능한 Strip 을 모델링하여 각 Strip 을 이용하여 최적의 촬영 계획 선정 Tilt Angle 을 고려하여 제품의 품질도 고려함 실제 수행 결과에 대한 내용이 없었으며 성능에 대해서도 언급하지 않았음
Planning and Scheduling	LSE Space GMBH	F. Stathopoulos	Adapting the Battery Model in the Mission Planning System of Ageing Satellites	배터리 모델에 대한 설명만 존재 이클립스 구간에서 전력소모가 많은 미션을 하지 않도록 설계
Planning and Scheduling	GMV Aerospace and Defence	L. Fernandez	PAZ Mission Planning Facility: Coping with Complexity and Performance through Automated Operations	많은 유저들이 짧고 쉽게 운영을 운영하는 것을 목표로 개발하였음 시스템의 모든 것이 자동이더라도 운영자가 필요하다는 의견
Planning and Scheduling	Centre National d’Etudes Spatiales	F. Darnon	Earth Observation Satellites: An Innovative Mission Planning for Efficient Use of Modern Weather Forecast	Meteo france에서 제공하는 관측 기상데이터 사용 촬영시간에 따라서 위성 관측데이터와 예측 데이터를 번갈아 가면서 Planning 진행하며 통계 데이터도 사용한다고 함
Planning and Scheduling	Surrey Satellite Technology Ltd	C. Iacopino	Mission Planning for a Low Cost Multi-Customer Imaging Service	SSTL에서 5년 이내 40개 EO 위성의 Constellation을 진행할 예정이라고 함 충돌이 발생할 경우에 대해서는 아직 운영방법에 대해서는 구상 중이라고 함
Communications Architectures and Networks	Zodiac Data System	Alain Thomas	Study of a full software CCSDS receiver	Introduction about new architecture more high speed H/W RF to bit 변환 과정 설명 연구의 목적 : LEO에서의 SDR (software define radio)솔루션의 evaluation 환경 GNU Radio, CRT higher bit rate를 위한 2 step algorithm , pure S/W (낭비가 없는 S/W) 최적화를 통한 demodulator 성능 소개 네트워크 성능을 위한 network protocol 설명 TCP/IP와 UDT 설명(UDP아님 UDT). UDT의 성능 설명(ZDS Caen, ZDS La test de Buch간의 속도 테스트. 10Mbits/s)
Data Management	ESA	Daniel Fischer	Building blocks to support implementation of a secure system engineering lifecycle at ESA	ECSS (European cooperation for space system) standard에서 security is not explicit requirement Security system과 S/W Engineering Security Concern : Secure SDLC, Acceptable Concern about security in SW engineering : Applicability, cost effiective ASF → GASF → SSE → Risk management → GASF Evolution → Security Testing and Verification → Secure system engineering
Data Management	GMV	Julio Vivero	Introducing Accountability in Space Operations	need of accountability provides visibility for attacks forensic evidences Deterrent for insiders ISO27000, ISO27001 is necessary for security in space Approasches View user action process action Locatoin network appliance end-point
Data Management	NASA Ames Research Center	Jay Trimble	Open Source Mission Operations Software: Community & Collaboration	The vision : closed → Open 2014년 Space Ops에서 이야기했다는 open source의 중요성 설명 github.com/nasa/openmct openmct contribution 설명. 예시 및 contribution process openmct demo "Use open source as a vehicle for advancing techology"
Data Management	CNES	Laurence Chaoul	SVOM French Ground Segment : Mission, Science & Instrument Centres	SVOM 위성에 대한 소개. spec, payload 등 중국, 프랑스 payload가 탑재 중국에 S, X-band안테나. 프랑스에 X-band 안테나 존재. 중국 payload의 경우 모든 데이터가 중국으로 통합되고 그 후 프랑스로 전달되는 구조 운영하는 모두 다 합치면 200명 정도가 필요하다고 함 지상국 개발시 어려웠던 점 : 조직관리, 문화적 차이, 기술적 이슈 등
Data Management	CNES	Fabrice Nayrac	The CNES X-band data processing system on the way for future missions	IDEFIX : x-band 데이터를 위한 CNES 별도 네트워크. 2017년 부터 운영 목적 : ingestion, processing, distribution CFOSAT, SWOT가 런치되면서 성능 요구사항이 강화되면서 IDEFIX를 개선할 필요가 생김 Ingestion : 4VCID, ~ 60GB/pass distribution : 1.2TB / day 성능 개선을 위한 작업 이론적 연구, Prototyping 멀티 쓰레드로 Transfer Frame을 병렬로 처리한 후 나중에 합치도록 구조 변경 → fragmented source frame을 다시 복구 최적화 iteration 고성능의 장비로 변경 CPU 56 cores, 128GB RAM, 1GB/s SAS Disk.... 엄청 비싸보임..
Flight Execution	University of Colorado	Emily Pilinski	SORCE Daylight Only Operations	Solar Radiation and Climate Experiment SORCE 스펙 설명. 2003년 발사. Sensor, Actuator 관련 설명들... 운영기간 16년(6년 확장) 배터리 성능 설명(처음 5년은 문제 없으나 그 이후에는 성능이 점점 않좋아짐) 2013년 battery 문제로 인해서 emergency mode로 들어감. Eclipse에서는 운영이 불가능한 상황 메모리는 휘발성이라 eclipse에 들어가면 관측 데이터가 다 날아가는 상황. 이를 극복하기 위한 작업 Eclipse 동안에는 끌수 있는 모든 장비를 끔(Primary OBC, RWs, etc..) Sun rise : 장비를 켜고 지상과 통신 재개 등
Flight Execution	University of Colorado	Charles J. LaBonde	Ground Autonomy for an Aging Spacecraft	여기도 SORCE 스펙 설명 먼저 노후화 되고 있는 위성의 현상들에 대해설명. 배터리 성능 문제가 가장 큼 Elclise Entrance → Eclipse Exit → Exit face mode → Science Mode로 반복해서 운영 그 이후에도 여러 문제가 있었지만 자동으로 복구되었다 Uplink card brownout Time miss configured as 1980 OBS reset the configuration of time 빠른 충전속도때문에 배터리 온도가 너무 높아짐
Flight Execution	University of Colorado	Fernando Sanchez	WebTCAD: A Tool for Ad-hoc Visualization and Analysis of Telemetry Data for Multiple Missions	LASP 연구소 소개... LaTis 모델을 통해서 Naitive데이터에 대한 정형화를 수행 기능, 화면설명 Plot 그래프에 mission time을 overlap해서 보여주는 기능이 있음 Refresh 시간을 사용자가 설정 가능 구현은 scalar + angular js 인듯
Data Management	LSE Space GmbH	Jonathan Schulster	CHARTing the Future – An offline data analysis and reporting toolkit to support automated decision-making in flight-operations	EUMETSAT The origin of CHART : Eddybabe MCS에서 trend analysis때 갑자기 느려지는 문제 발생 Matlab으로 작성된 eddybabe 사용함 추가로 필요한 기능들 Web GUI, Reorts, Scheduler, Events, Derived Tales, Orbital Statistics CHART-Core Web UI, Report Generation, Generic ingestion, job control, tagle management, email notification Automation On-board event, ground event and data driven automation
Data Management	Thales Group	Benjamin B. Breyer	Automatic Generation of Telemetry Display	Jsynoptic Synoptic 디자인의 어려움과 TM diplay를 위한 절차 설명. 사진 참고 엑셀 또는 텍스로 synoptic 내용을 작성한 후 python scrip를 이용해서 synoptic생성 Expert가 직접 synoptic 내용을 편집 수정 후 GUI에 반영하기 때문에 유지보수가 용이함
Commercial Space Operations	SES	Raimondas Sasnauskas	SPELL-fuzz: An Innovative Tool for Fully Automated Verification of SPELL Satellite Operation Procedures	SPELL is open source language for satellite operations automation in introduced by SES in 2009 매뉴얼 프로시저를 SPELL 언어로 변환함 SPELL-Dev 테스트 자동화 툴로서 자세한 것은 아래 그림 참고
Data Management	Northrop Grumman Corporation	Sabina Hurley	Modernizing Telemetry Displays	Chandra Dash Live fault tree가 있어서 문제 상황을 레벨별로 구분해서 확인 할 수 있음 D3 for ain tree visualization Start Camera view plot : 줌 인, 아웃 가능
