한재중 : Copy of Fact Finding

• 카테고리: Ground Systems, Engineering
• 발표자/기관: Z. Wei / Satellite Mission Operation Laboratory (China)
• 내용
  • introduction of system
    • MCS이외의 시스템을 모두 묶어서 Ground Support System이라고 부름. (우리로 치면 IRPE가 support system)
    • 연구 목적의 scientific application system이 있음. 여기는 scientist들의 연구를 위한 데이터나 기능을 제공
  • Testing을 위한 구성 요소
    • Interface rule management, Business flow rules management, Test case set generation & maintenance, Algorithm service
  • Work Flow
    • Interface Test,
    • Flow Test : uplink and down link flow test
    • Simulation Data Test : test using simulation data

• 카테고리: Ground Systems, Engineering
• 발표자/기관: P. Cros / CS Systèmes d’Information
• 내용
  • Cost 를 낮추기 위한 Nano 위성을 개발하는 것으로 다중위성을 하나의 지상국에서 어떻게 컨트롤 할 것인지에 대한 대략적인 내용만 발표함
  • CubeSAT에 대한 동향 소개. 연구 목적, concept 확인 용
  • 비용감소와 효과에 대해서 설명하면서 CS NANO CCC SYSTEM 소개..(결국 제품 소개?)
  • CS NANO CCC
    • 우리 회사의 지상국과 거의 유사함. MCS + IRPS. MCS내부의 TM, TC flow에 대해서 주로 설명
    • CS NANO CCC Core : OCTAVE
      • open platform for TM/TC processing, 100% java
      • 요걸 쓰면 TM/TC에 대한 일반화가 가능??
      • CS NANO CCC에서는 OCTAVE를 확장함 : COP-1 standard 를 구현, Pass plan, ,...
      • FDS는 REST 기반의 loose coupling된 시스템. FDSEditor가 FDSFramwork과 REST로 통신(FDS Determination, Propagataion 과도 연결)
      • CS NANO Stack : OREKit, HIPPARCHUS on JAVA + Linux
      • 여러 장비가 분리되어 있지만 하나로 통합하는 별도의 툴이 있음
  • ANGELS Mission
    • ANGELS 소개
      • CNES mission, 12개의 CUBESAT, payload는 miniaturized ARGOS beacon
      • Technical constraints
        • CCSDS COP-1 implementation
        • interface with CNES stations network(SLE(HKTMP, CLCW, TC))
      • 시스템 구성도 소개 : Server는 Linux위에서 동작하며 Operation 서버와 Test 서버로 구성. Client와는 HTTP와 TCP/IP로 연결
  • ROADMAP
    • 2018년까지 ANGELS를 완료하고 2019년에는 자동화시스템, Multi-satellite and constellation을 고려하고 있음
  • 개발 환경: JAVA, Rekit

• 카테고리: Ground Systems, Engineering
• 발표자/기관: J. Fauste/ESA
• 내용
  • • SPOC Demo: 안드로이드 폰에서 List 기반의 미션으로 위성제어 (3D Map 사용)
    • 모바일을 통해 위성의 접속 정보를 확인 가능하기 때문에 운영자의 운영 편의성 제고 가능함
    • ESA 위성에 대한 소개. SMOS mission
    • 위성 spec, coverage, 지상국 정보(위치, 인원) 등 소개
    • FOS(지상국) mission planning과 운영하면서 발생했던 문제들 설명.
    • FOS Web page설명. 제공하는 정보들 설명(Mission Planning정보, Event 정보들)
    • SPOC demo (안드로이드 앱)
      • 메인 화면에서 pass time, G/S, event 정보 출력
      • 지상국 별로 sorting
      • 이벤트 정보 상세 출력 화면
      • 3D view 제공
    • SPOC 설명
      • Server와 HTTPS로 JSON 통신함
      • 서버는 python + MySQL

  •




Ground Software Technologies – Embracing Change: Mission Drivers and Technology Opportunities to Enable Long Lived Missions

• 카테고리: Ground Systems, Engineering
• 발표자/기관: B.J. Giovannoni / California Institute of Technology
• 내용

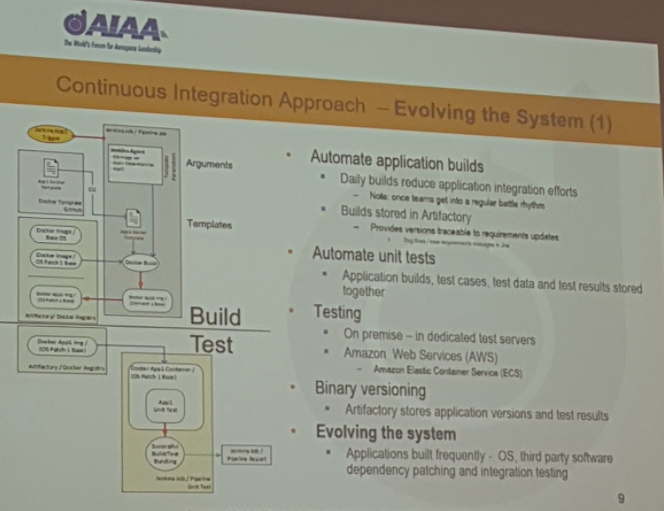

  • 개발 시 검증에 대한 테스트를 자동으로 진행하는 것이 중요함을 강조
  • Docker 와 Template 를 기반으로 테스트 환경을 구성
  • 형상 관리를 통해 특정 버전의 Docker/Template 를 이용한 테스트가 자유로움
  • Docker 를 사용함으로써 OS 의존성을 제거
  • 구성 환경: Artifactory, Jenkins, SVN, Visual Studio, YUM, Docker

  •

AI Support for future mission operations: The case of BepiColombo On-board Memory Management

• 카테고리: Planning and Scheduling
• 발표자/기관: N. Policella / ESA
• 내용
  • 화성을 관측하는 위성에 대한 내용으로 Timeline 위주의 Planning을 수행
  • 자동 최적화를 위해서는 옵션을 모두 허용하고, Planner가 기계적인 작업을 적게 수행해야 하며, 경험에 대한 의존성을 줄이는 방법이어야 된다고 말함.

Ant-based Mission Planning: Two Examples

• 카테고리: Planning and Scheduling
• 발표자/기관: E.V. Ntagiou / University of Surrey
• 내용
  • 해당 기술은 촬영계획을 자동으로생성할 수 있는 방법에 대한 제시였음. 따라서 MSS 과제나 MAP 과제에서 활용할 수 있을 것으로 예상됨. 다만, 정확한 알고리즘에 대한 설명이 없었음.
  • Roll Angle만 고려하여 촬영계획 진행하며, Power 또는 자세에 따른 Constraints 체크는 적용되지 않은 것으로 판단됨.
  • 각 촬영계획을 노드 단위로 식별하여 200 개 노드의 최적화를 수행하는데 15 sec 가 소요됨
  • 다른 최적화 알고리즘 (Dynamic Programming 등) 과 비교 결과가 없었음

An Empirical Study of Heuristic Rules on the Performance of Agile Earth Observing Satellite Scheduling Algorithms

• 카테고리: Planning and Scheduling
• 발표자/기관: B. Song / National University of Defense Technology (China)
• 내용
  • 자동 촬영 스케줄링을 위해서 Roll, Pitch, Image의 퀄리티만 고려하여 심플하게 스케줄링을 하는 방법 제시
  • 모든 상황을 고려하지 않고 심플한 방법을 제시한 이유는 예상할 수 있는 모든 요소를 넣고 진행 할 수 없기 때문이라는 답변을 받음

Multiple Autonomous Agile Satellites Coordinating and Planning in an Uncertain Environment

• 카테고리: Planning and Scheduling
• 발표자/기관: L. He / National University of Defense Technology (China)
• 내용
  • 불확실한 요소를 구름정보, 긴급상황, 위성 Faults로 잡고 Agility 만 고려하여 촬영계획을 생성
  • 상세한 알고리즘에 대한 설명은 없었음

Operational Reactivity to Rush Orders for Deimos Imaging Satellites

• 카테고리: Flight Execution
• 발표자/기관: Ignacio Bueno / DEIMOS Imaging
• 내용

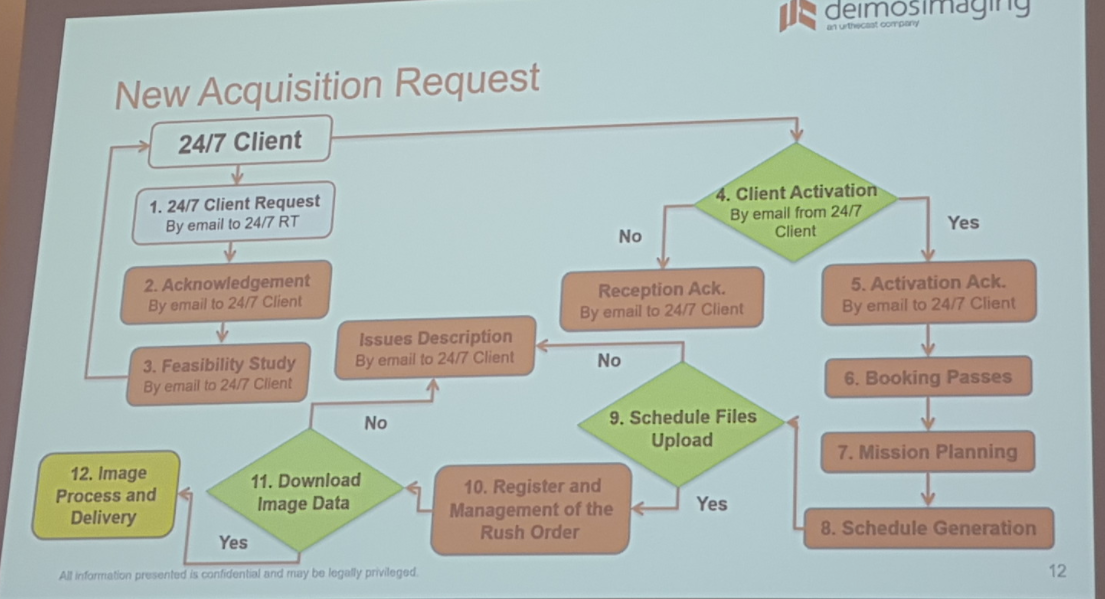

  • Rush Order 란 사용자가 주문을 한 뒤 24시간 이내에 영상을 받아볼 수 있는 주문을 뜻함
  • 충돌되는 주문이 없는 경우에 신속히 처리가 가능하다는 것에 방점을 두었음. 주문 처리 흐름에서 특화된 항목을 언급하진 않았음

  •

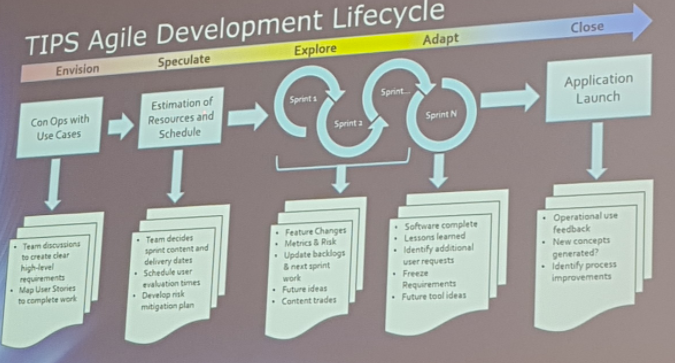

Software development using Agile and DevOps approach : Lessons learned and technics in space projects

• 카테고리: Ground Systems, Engineering
• 발표자/기관: C. Surace / CeSAM, LAM (Laboratoire d’Astrophysique de Marseille)
• 내용
  • 청중 중 약 절반 (60명 중 30명)이 Agile 및 Scrum 을 통해 위성 관련 개발을 수행
  • 짧은 개발 단계 (팀원이 변경되지 않는) 에는 매우 효과적이지만 팀원이 변경될 수 있는 롱텀 개발 과제에서는 적합하지 않음

  •

Planning Tools: Editing and Cross-validating Planning Configuration

• 카테고리: Planning and Scheduling
• 발표자/기관: S. de la Rosa Steinz / Telespazio
• 내용
  • 재사용이 가능하고 설정을 통해 운영 가능한 MPS 에 대해 언급
  • MPS 가 수행해야 할 작업에 대해서 Config 및 Script 등의 언어로 설정 가능함
  • 기본 기능에 대해서는 기 정의되어 있고 용도에 따라 override 가능함
  • Configuration 프로그램을 별도 구성하여 운영하는데 리스크를 감소하기 위한 이유라고 설명함

The EnMAP Mission Planning System

• 카테고리: Planning and Scheduling
• 발표자/기관: T. Fruth / DLR GfR mbH
• 내용
  • Best Paper 로 선정
  • 촬영계획에 충돌이 발생하면 Priority와 Forecast를 고려한 점수로 촬영계획을 생성하며, 동일한 점수일 경우에는 통계치 점수를 이용하여 판단한다고 함
  • Forecast 정보는 ESA Cloud cci L3U Model 0.25도 데이터를 사용함
  • GSOC Framework 를 사용

  •

Machine Learning in Operations for the Mars Express Orbiter

• 카테고리: Planning and Scheduling
• 발표자/기관: R. Boumghar / ESA
• 내용
  • 화성 탐사 관련 미션을 머신러닝으로 수행하는 것에 대한 설명 진행
  • 파워 문제가 발생하기 전까지 미션을 진행하며, 머신러닝은 파워에 대해서만 진행했다고 설명

InSight Cruise and Surface Operations: Integrated Planning, Sequencing and Modeling using APGen

• 카테고리: Planning and Scheduling
• 발표자/기관: F.L. Ridenhour / California Institute of Technology
• 내용
  • Best Paper 로 선정
  • Timeline view, spreadsheet와 tale view, resource view 등의 화면 구성
  • 재사용성을 높이는 방법의 개발방법이 유리하다는 의견
  • 개발 환경: JAVA script, mongo DB

Design of a General Mission Timeline Tool While Supporting an Operational Observatory

• 카테고리: Planning and Scheduling
• 발표자/기관: R. Timmons / Lockheed Martin Solar and Astrophysics Laboratory (LMSAL)
• 내용

  • AMMOS (NASA Ames/ JPL advanced multi mission operation system)에 대한 설명
  • 미션 컨셉은 사용자에게 있고, Core와 Specific 기능을 나눠져야 된다고 설명
  • 앞으로 다양한 Output 포멧을 제공해야 하는 방식으로 진행되어야 한다고 설명

An Efficient Planning Process for Galileo Service Operations

• 카테고리: Planning and Scheduling
• 발표자/기관: V. Carandente / DLR GfR mbH
• 내용
  • LTP(Long-term planning) – 고객이 우선순위를 선정
  • MTP (Mid-term planning) – 시스템 세그먼트 고객이 선정
  • STP (Short-term planning) – 운영자가 선정
  • 위의 우선순위에 따라서 제품을 효율적으로 고객에게 제공해주는 방법에 대해서 설명

Mission planning for non-homogeneous Earth observation satellites constellation for disaster response

• 카테고리: Planning and Scheduling
• 발표자/기관: W. Vongsantivanich / GISTDA
• 내용
  • 서로 다른 위성을 이용하여 특정 촬영 지역을 효과적으로 커버하기 위한 방법에 대해 설명
  • 위성 별로 촬영이 가능한 Strip 을 모델링하여 각 Strip 을 이용하여 최적의 촬영 계획 선정
    • Tilt Angle 을 고려하여 제품의 품질도 고려함
  • 실제 수행 결과에 대한 내용이 없었으며 성능에 대해서도 언급하지 않았음

Adapting the Battery Model in the Mission Planning System of Ageing Satellites

• 카테고리: Planning and Scheduling
• 발표자/기관: F. Stathopoulos / LSE Space GMBH
• 내용
  • 배터리 모델에 대한 설명만 존재
  • 이클립스 구간에서 전력소모가 많은 미션을 하지 않도록 설계

PAZ Mission Planning Facility: Coping with Complexity and Performance through Automated Operations

• 카테고리: Planning and Scheduling
• 발표자/기관: L. Fernandez / GMV Aerospace and Defence
• 내용
  • 많은 유저들이 짧고 쉽게 운영을 운영하는 것을 목표로 개발하였음
  • 시스템의 모든 것이 자동이더라도 운영자가 필요하다는 의견

Earth Observation Satellites: An Innovative Mission Planning for Efficient Use of Modern Weather Forecast

• 카테고리: Planning and Scheduling
• 발표자/기관: F. Darnon / Centre National d’Etudes Spatiales
• 내용
  • Meteo france에서 제공하는 관측 기상데이터 사용
  • 촬영시간에 따라서 위성 관측데이터와 예측 데이터를 번갈아 가면서 Planning 진행하며 통계 데이터도 사용한다고 함

Mission Planning for a Low Cost Multi-Customer Imaging Service

• 카테고리: Planning and Scheduling
• 발표자/기관: C. Iacopino / Surrey Satellite Technology Ltd
• 내용
  • SSTL에서 5년 이내 40개 EO 위성의 Constellation을 진행할 예정이라고 함
  • 충돌이 발생할 경우에 대해서는 아직 운영방법에 대해서는 구상 중이라고 함

Study of a full software CCSDS receiver

• 카테고리: Communications Architectures and Networks
• 발표자/기관: Alain Thomas / Zodiac Data System
• 내용
  • Introduction about new architecture
    • more high speed H/W
    • RF to bit 변환 과정 설명
  • 연구의 목적 : LEO에서의 SDR (software define radio)솔루션의 evaluation
  • 환경
    • GNU Radio, CRT
    • higher bit rate를 위한 2 step
      • algorithm , pure S/W (낭비가 없는 S/W)
    • 최적화를 통한 demodulator 성능 소개
    • 네트워크 성능을 위한 network protocol 설명
      • TCP/IP와 UDT 설명(UDP아님 UDT). UDT의 성능 설명(ZDS Caen, ZDS La test de Buch간의 속도 테스트. 10Mbits/s)

Building blocks to support implementation of a secure system engineering lifecycle at ESA

• 카테고리: Data Management
• 발표자/기관: Daniel Fischer / ESA
• 내용
  • ECSS (European cooperation for space system) standard에서 security is not explicit requirement
  • Security system과 S/W Engineering
    • Security Concern : Secure SDLC, Acceptable
    • Concern about security in SW engineering : Applicability, cost effiective
  • ASF → GASF → SSE → Risk management → GASF Evolution → Security Testing and Verification → Secure system engineering

Introducing Accountability in Space Operations

• 카테고리: Data Management
• 발표자/기관: Julio Vivero / GMV
• 내용
  • need of accountability
    • provides visibility for attacks
    • forensic evidences
    • Deterrent for insiders
  • ISO27000, ISO27001 is necessary for security in space
    • Approasches
      • View
        • user action
        • process action
      • Locatoin
        • network appliance
        • end-point

Open Source Mission Operations Software: Community & Collaboration

• 카테고리: Data Management
• 발표자/기관: Jay Trimble / NASA Ames Research Center
• 내용
  • The vision : closed → Open
  • 2014년 Space Ops에서 이야기했다는 open source의 중요성 설명
  • github.com/nasa/openmct
  • openmct contribution 설명. 예시 및 contribution process
  • openmct demo
  • "Use open source as a vehicle for advancing techology"

SVOM French Ground Segment : Mission, Science & Instrument Centres

• 카테고리: Data Management
• 발표자/기관: Laurence Chaoul / CNES
• 내용
  • SVOM 위성에 대한 소개. spec, payload 등
    • 중국, 프랑스 payload가 탑재
  • 중국에 S, X-band안테나. 프랑스에 X-band 안테나 존재. 중국 payload의 경우 모든 데이터가 중국으로 통합되고 그 후 프랑스로 전달되는 구조
  • 운영하는 모두 다 합치면 200명 정도가 필요하다고 함
  • 지상국 개발시 어려웠던 점 : 조직관리, 문화적 차이, 기술적 이슈 등

The CNES X-band data processing system on the way for future missions

• 카테고리: Data Management
• 발표자/기관: Fabrice Nayrac / CNES
• 내용
  • IDEFIX : x-band 데이터를 위한 CNES 별도 네트워크. 2017년 부터 운영
    • 목적 : ingestion, processing, distribution
  • CFOSAT, SWOT가 런치되면서 성능 요구사항이 강화되면서 IDEFIX를 개선할 필요가 생김
    • Ingestion : 4VCID, ~ 60GB/pass
    • distribution : 1.2TB / day
  • 성능 개선을 위한 작업
    • 이론적 연구, Prototyping
    • 멀티 쓰레드로 Transfer Frame을 병렬로 처리한 후 나중에 합치도록 구조 변경 → fragmented source frame을 다시 복구
    • 최적화 iteration
    • 고성능의 장비로 변경
      • CPU 56 cores, 128GB RAM, 1GB/s SAS Disk.... 엄청 비싸보임..

SORCE Daylight Only Operations

• 카테고리: Flight Execution
• 발표자/기관: Emily Pilinski / University of Colorado
• 내용
  • Solar Radiation and Climate Experiment
  • SORCE 스펙 설명. 2003년 발사. Sensor, Actuator 관련 설명들... 운영기간 16년(6년 확장)
  • 배터리 성능 설명(처음 5년은 문제 없으나 그 이후에는 성능이 점점 않좋아짐)
  • 2013년 battery 문제로 인해서 emergency mode로 들어감. Eclipse에서는 운영이 불가능한 상황
  • 메모리는 휘발성이라 eclipse에 들어가면 관측 데이터가 다 날아가는 상황. 이를 극복하기 위한 작업
    • Eclipse 동안에는 끌수 있는 모든 장비를 끔(Primary OBC, RWs, etc..)
    • Sun rise : 장비를 켜고 지상과 통신 재개 등

Ground Autonomy for an Aging Spacecraft

• 카테고리: Flight Execution
• 발표자/기관: Charles J. LaBonde / University of Colorado
• 내용
  • 여기도 SORCE 스펙 설명 먼저
  • 노후화 되고 있는 위성의 현상들에 대해설명. 배터리 성능 문제가 가장 큼
  • Elclise Entrance → Eclipse Exit → Exit face mode → Science Mode로 반복해서 운영
  • 그 이후에도 여러 문제가 있었지만 자동으로 복구되었다
  • Uplink card brownout
  • Time miss configured as 1980
  • OBS reset the configuration of time
  • 빠른 충전속도때문에 배터리 온도가 너무 높아짐

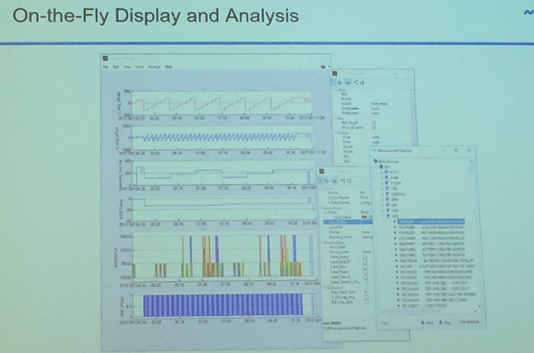

WebTCAD: A Tool for Ad-hoc Visualization and Analysis of Telemetry Data for Multiple Missions

• 카테고리: Flight Execution
• 발표자/기관: Fernando Sanchez / University of Colorado
• 내용
  • LASP 연구소 소개...
  • LaTis 모델을 통해서 Naitive데이터에 대한 정형화를 수행
  • 기능, 화면설명
    • Plot 그래프에 mission time을 overlap해서 보여주는 기능이 있음
    • Refresh 시간을 사용자가 설정 가능
  • 구현은 scalar + angular js 인듯

CHARTing the Future – An offline data analysis and reporting toolkit to support automated decision-making in flight-operations

• 카테고리: Data Management
• 발표자/기관: Jonathan Schulster / LSE Space GmbH
• 내용
  • EUMETSAT
  • The origin of CHART : Eddybabe
    • MCS에서 trend analysis때 갑자기 느려지는 문제 발생
    • Matlab으로 작성된 eddybabe 사용함
    • 추가로 필요한 기능들
      • Web GUI, Reorts, Scheduler, Events, Derived Tales, Orbital Statistics
  • CHART-Core
    • Web UI, Report Generation, Generic ingestion, job control, tagle management, email notification
  • Automation
    • On-board event, ground event and data driven automation

Automatic Generation of Telemetry Display

• 카테고리: Data Management
• 발표자/기관: Benjamin B. Breyer / Thales Group
• 내용
  • Jsynoptic
  • Synoptic 디자인의 어려움과 TM diplay를 위한 절차 설명. 사진 참고
  • 엑셀 또는 텍스로 synoptic 내용을 작성한 후 python scrip를 이용해서 synoptic생성
    • Expert가 직접 synoptic 내용을 편집 수정 후 GUI에 반영하기 때문에 유지보수가 용이함

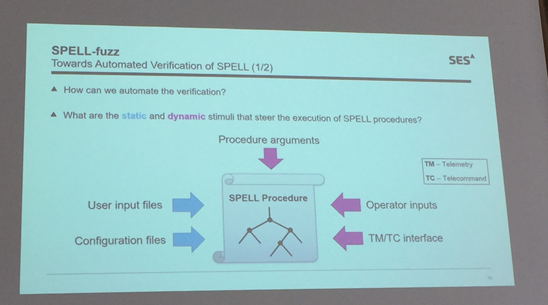

SPELL-fuzz: An Innovative Tool for Fully Automated Verification of SPELL Satellite Operation Procedures

• 카테고리: Commercial Space Operations
• 발표자/기관: Raimondas Sasnauskas / SES
• 내용
  • SPELL is open source language for satellite operations automation in introduced by SES in 2009
  • 매뉴얼 프로시저를 SPELL 언어로 변환함
  • SPELL-Dev
    • 테스트 자동화 툴로서 자세한 것은 아래 그림 참고

  •







Modernizing Telemetry Displays

• 카테고리: Data Management
• 발표자/기관: Sabina Hurley / Northrop Grumman Corporation
• 내용

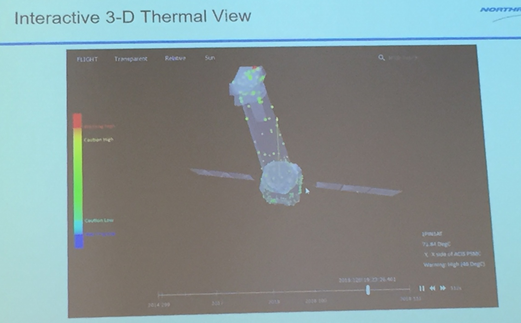

  • Chandra Dash
  • Live fault tree가 있어서 문제 상황을 레벨별로 구분해서 확인 할 수 있음
    • D3 for ain tree visualization
  • Start Camera view
  • plot : 줌 인, 아웃 가능

  •
