한재중 : 20230705 초소형군집 수신 관련 정리 (feat. KHS)

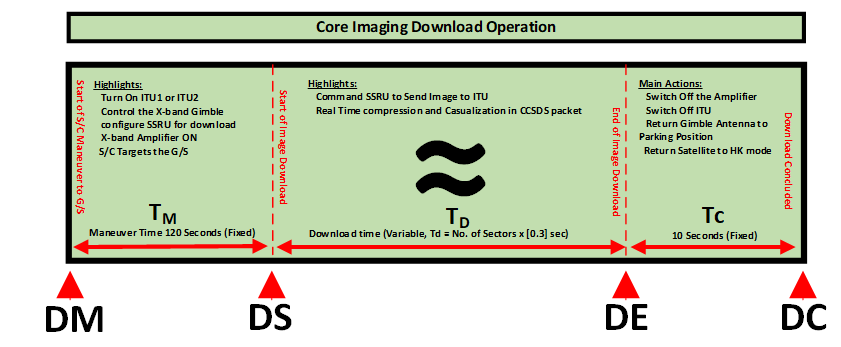

KHS 의 수신 최소 준비 시간 (Satellite Operations Rev 1.5)

  • 수신 시작 전 120초 필요
  • 수신 종료 후 10초 필요
  • 수신의 경우, 수신할 sector 의 개수 * 0.3초 필요함
  • 즉, 수신 간의 최소 간격은 130초
  • Download 간의 최소 Gap 에 대한 내용은 없음


초소형군집의 수신 최소 준비 시간 (Scenario Operation - Downloading Operation)

  • 수신 시작 전 20초 필요
  • 수신 종료 후 3초 필요
  • 즉, 수신 간의 최소 간격은 23초
  • Download 간의 최소 Gap 에 대한 내용은 없음
  • 첫 수신의 경우, HK 모드에서 지구지향을 하는데까지 소요되는 시간이 추가로 들 수 있음
    • 위성의 자세에 따라 preparation 20초 안에 들어올 수도 있음
    • 위성이 자세를 조정하는 시간 안에 preparation 을 수행할 수도 있음
    • 즉, HK→지구지향 시간과 preparation 시간 중 더 큰 시간이 첫 준비시간으로 소요됨
    • Agility Table 상, Roll 10, Pitch 10 일 경우, 19초 소요됨
      • 그 이상의 각도일 경우, 첫 수신의 준비 시간은 20초 이상이 될 것임
    • worst case 라고 할 수 있는 Roll/Ptich 45/45 일 경우에는 54초 소요됨
      • 이 worst case 는 촬영 가능 각도이기 때문에 HK 를 위한 자세에서 지구지향을 할 경우에는 그 이상의 각도가 될 수도 있음
